MATLAB编程-简介: 绘制（Plot）

绘图简介（plot 命令）

plot 命令用于绘制二维线图，将 Y 中的数据与对应的 X 值进行绘图。

绘制线性图线

我们以最经典的线性方程 y = mx + c 为例来进行 MATLAB 的第一次绘图。

绘图流程如下：

指定 x 的取值范围
根据 x 写出 y 的表达式
使用 plot 函数绘图

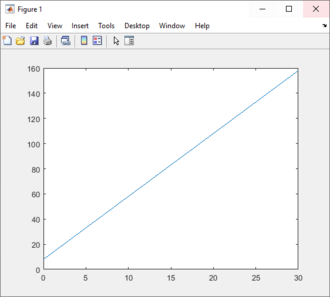

没有增强的MATLAB绘图
MATLAB 简单绘图

例如，我们绘制方程 y = 5x + 8，其中 x 范围是从 0 到 30。

在 MATLAB 中输入：

x = 0:30;       % 定义 x 从 0 到 30
y = (5 * x) + 8; % 定义 y 方程
plot(x, y)      % 绘图

这样我们就得到了一个简单的线性图。

🎉 恭喜你完成了 MATLAB 中的第一个图像绘制！

美化图表（Enhance the chart plots）

为了让图更美观、更具有表达力，我们可以使用一些增强技巧，主要包括以下内容：

坐标轴标签（Axis Label）
网格（Grid）
图例（Legend）
标记（Marker）
标题（Title）

注意：这些增强命令必须写在 plot 命令之后。

坐标轴标签（Axes labels）

使用 xlabel 和 ylabel 来添加轴标签。例如：

xlabel('Population of dogs', 'Color', 'b', 'FontWeight', 'bold', 'FontAngle', 'italic')
ylabel({'Weeks', 'for year 2022'}, 'FontSize', 15, 'FontName', 'Times New Roman')

我们可以看到网格线和小网格线
网格（Grid）

开启主网格和次网格：

grid on      % 开启主网格
grid minor   % 开启次网格（必须在开启主网格后使用）

图例（Legend）

我们可以在图形的东北面看到图表的图例

为图表添加图例：

legend('y = (5*x) + 8', 'Location', 'northeast')

你可以通过 'Location' 属性指定图例的位置，还可以使用 'outside' 将图例放置在图框之外。

标记（Marker）

我们可以看到菱形的标记

你可以在绘图时添加标记（marker）样式：

plot(x, y, '-d') % 用菱形标记连成线

常用的标记命令如下：

命令	形状
'o'	圆圈
'+'	加号
'*'	星号
'.'	点
'd'	菱形
'h'	六角星
's'	方形
'p'	五角星
'x'	叉号
'^'	上三角
'v'	下三角
'<'	左三角
'>'	右三角

标题（Title）

我们可以看到图表顶部的绿色标题

使用 title 添加标题：

title({'Populations of dogs in 2022', 'by weeks'}, 'Color', 'g', 'FontSize', 14, 'FontName', 'Lucida Console')

此处我们设置了绿色字体、字号 14、字体为 Lucida Console，并显示成两行标题。

其他示例

示例 1：绘制一个圆

angles = linspace(0, 2*pi);
radius = 20;
CenterX = 50;
CenterY = 50;
x = radius * cos(angles) + CenterX;
y = radius * sin(angles) + CenterY;
plot(x, y, 'b-', 'LineWidth', 2);
title("Circle")
hold on;
plot(CenterX, CenterY, 'k+', 'LineWidth', 3, 'MarkerSize', 14);
grid on;
axis equal;

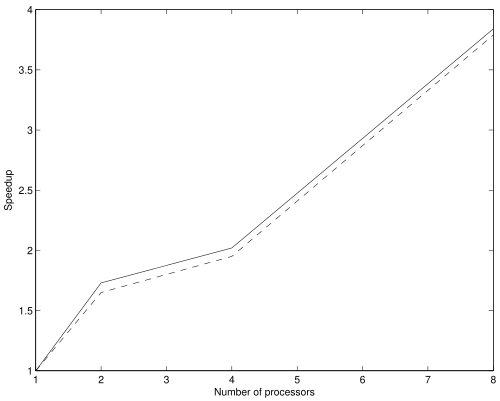

示例 2：比较两个算法在多处理器下的加速比

x = [1 2 4 8];
y = [1 2 1.95 3.79];
z = [1 1.73 2.02 3.84];
h = plot(x, y, '--');
hold on;
plot(x, z);
hold off;
xlabel('Number of processors');
ylabel('Speedup');
saveas(h, 'graph.eps', 'eps');

外部链接

这就是 MATLAB 中绘制图表以及图形美化的完整基础流程与技巧。是否想我帮你整理一份通用绘图模板代码？
