LaTeX

导入外部图形

LaTeX

你可以使用 graphicx 包来导入外部图形。最重要的命令是 \includegraphics。LaTeX 将图像视为正常文本，即作为具有一定高度和宽度的框。

\documentclass{article}
\usepackage{graphicx}
\begin{document}
The following image does not show any wombats
\includegraphics[height=\baselineskip]{example-image}.

\includegraphics[height=3cm]{example-image-a}\includegraphics[width=5cm]{example-image-b}

\includegraphics[height=3cm]{example-image-a} \includegraphics[width=5cm]{example-image-b}
\end{document}

包文档列出了 width 和 height 等选项，此外还有其他选项。

使用 pdflatex 时支持多种图形格式：pdf、png 和 jpg。现代的 LaTeX 安装也支持 EPS 文件，但间接支持。

在 dvi 模式下，LaTeX 只支持 EPS 文件。

对齐图像

你可以将图像放入矩阵中，只需要为图像指定一个合适的宽度。

\documentclass{article}
\usepackage{graphicx}
\usepackage{blindtext}
\usepackage{showframe}
\begin{document}
\begin{center}
\includegraphics[width=.3\linewidth]{example-image}\quad\includegraphics[width=.3\linewidth]{example-image-a}\quad\includegraphics[width=.3\linewidth]{example-image-b}
\\[\baselineskip]% adds vertical line spacing
\includegraphics[width=.3\linewidth]{example-image}\quad\includegraphics[width=.3\linewidth]{example-image-a}\quad\includegraphics[width=.3\linewidth]{example-image-b}
\end{center}
\end{document}

三个图像在同一行，每个图像的宽度为可用行宽的 30%，并且相对于下面的文本居中。

不同的图像也可以轻松地对齐成矩阵形状。

添加标题和交叉引用

如果你想添加图像的标题，并让 LaTeX 跟踪编号，可以参考浮动部分。

图形转换

epstopdf

你可以使用 epstopdf 工具将 EPS 转换为 PDF，epstopdf 工具在加载 graphicx 包时会在后台自动被 pdflatex 调用。这个过程对用户是完全不可见的。

你可以使用命令行批量转换文件。在 Bourne Shell（Unix）中，可以通过以下命令完成：

$ for i in *.eps; do epstopdf "$i"; done

在 Windows 中，可以通过在与图像同一目录中的批处理文件（带有 .bat 扩展名的文本文件）中加入以下行来批量转换文件：

for %%f in (*.eps) do epstopdf %%f

然后可以从命令行运行此批处理文件。

如果 epstopdf 将你的小图形放到一个大的页面中，可以使用以下命令来裁剪最终的 PDF：

$ epstopdf --gsopt=-dEPSCrop foo.eps

或者尝试使用 ps2pdf 工具，它应该与 Ghostscript 一起安装（Ghostscript 是任何 TeX 分发所需的）。

$ ps2pdf -dEPSCrop foo.eps

图像格式转换

eps2eps

当上述方法都失败时，你可以通过使用 eps2eps 工具简化 EPS 文件，然后再尝试其他转换方法。

$ eps2eps input.eps input-e2.eps

这将把所有字体转换为预绘制的图像，这在提交手稿时有时是需要的。然而，缺点是字体不会被转换为线条，而是转换为位图，从而降低了字体的质量。

imgtops

imgtops 是一个轻量级的图形工具，用于转换栅格图形（JPG、PNG 等）与 EPS/PS 文件之间的格式。

Inkscape

Inkscape 也可以在多个平台上运行，支持从图形界面或命令行进行文件格式转换。例如，你可以通过以下命令将 SVG 图像转换为 PDF：

$ inkscape -z -D --file=input.svg --export-pdf=output.pdf

可以从 LaTeX 文件内运行此命令，使用 LaTeX 的 pdf+tex 导出选项，或者使用简单的宏来完成转换。查看如何在 LaTeX 中包含 SVG 图表。

pstoedit

要正确编辑 EPS 文件，可以使用 pstoedit 将其转换为可编辑格式。例如，要将 EPS 文件转换为 Xfig 可编辑文件，可以使用以下命令：

$ pstoedit -f fig input.eps output.fig

要将 EPS 文件转换为 SVG 文件（可以使用任何矢量图形工具编辑，如 Inkscape），可以使用以下命令：

$ pstoedit -f plot-svg input.eps output.svg

有时，pstoedit 无法创建目标格式（例如当 EPS 文件包含裁剪信息时）。

PDFCreator

在 Windows 下，PDFCreator 是一个开源软件，可以创建 PDF 和 EPS 文件。它安装了一个虚拟打印机，可以通过其他软件访问。

栅格图形转换工具

• Sam2p 或

• ImageMagick 或

• GraphicsMagick（gm convert）。

这三种程序的操作方式非常相似，可以在大多数图形格式之间进行转换。Sam2p 是这三者中最新的，似乎提供了最佳质量并生成最小的文件。

PNG alpha 通道问题

Acrobat Reader 有时在显示包含 alpha 通道的 PNG 格式图形时，可能会遇到颜色显示不正确的问题。你可以通过去除 alpha 通道来解决这个问题。在 Linux 上，可以使用 ImageMagick 的 convert 命令来去除 alpha 通道：

convert -alpha off input.png output.png

将彩色 EPS 转换为灰度图

有时，为了满足出版要求，需要将彩色 EPS 图形转换为黑白或灰度图。这可以通过 eps2eps 和 Ghostscript 包中的程序实现：

$ eps2eps input.eps input-e2.eps
$ pscol -0gray input-e2.eps input-gray.eps

第三方图形工具

我们在此不讨论从 LaTeX 代码中生成的程序化图形（TikZ、PSTricks、MetaPost 等）。有关此内容，请参见介绍程序化图形。

你应该偏向使用矢量图形而不是栅格图形，因为矢量图形的质量更好。只有在处理照片时才应使用栅格图形。任何形式的图表都应使用矢量图形。

如前所述，LaTeX 处理：

• EPS 和 PDF 用于矢量图形；

• PNG 和 JPG 用于栅格图形。

如果某些工具无法保存为这些格式，你可能需要在导入之前进行格式转换。

保持浮动对象的位置

placeins 包提供了命令 \FloatBarrier，它可以用来防止浮动对象被移到它之上。例如，这对于每个章节的开头非常有用。该包还提供了一个选项，可以改变 \section 命令的定义，使其自动包含 \FloatBarrier。你可以通过加载带有选项 [section] 的包来实现这一点（\usepackage[section]{placeins}）。FloatBarrier 也可以用来防止浮动对象干扰使用 itemize 或 enumerate 创建的列表。

flafter 包可以用于强制浮动对象在定义之后才出现，而 endfloat 包可以将所有浮动对象放在文档的末尾。

float 包提供了浮动环境的 H 选项，完全禁止它们浮动。

caption 包提供了命令 \captionof{<type>}{<caption text>}，它允许你在没有浮动环境的情况下为图像设置标题。你可以完全控制图形和标题的位置。

标题

为任何图形或表格添加标题总是一个良好的做法。幸运的是，在 LaTeX 中，这非常简单。你只需在浮动环境内使用命令 \caption{“text”}。LaTeX 会自动跟踪图形的编号，因此你无需在标题文本中包含编号。

标题的位置通常在浮动对象的下方。然而，位置是由你决定的，因此你应在浮动对象的实际内容之后插入标题命令（但仍在环境内）。如果你把它放在之前，标题将显示在浮动对象上方。试试以下示例来演示这一效果：

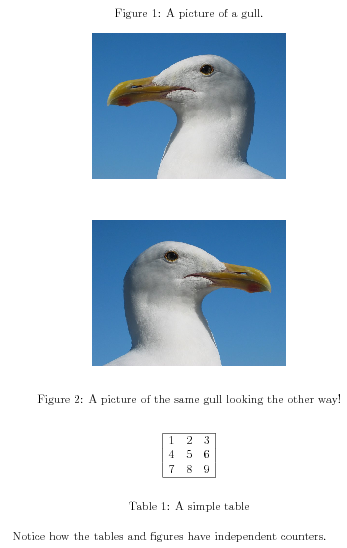

\documentclass[a4paper,12pt]{article}

\usepackage[english]{babel}
\usepackage{graphicx}

\begin{document}

\begin{figure}
  \caption{A picture of a gull.}
  \centering
    \includegraphics[width=0.5\textwidth]{gull}
\end{figure}

\begin{figure}
  \centering
    \reflectbox{%
      \includegraphics[width=0.5\textwidth]{gull}}
  \caption{A picture of the same gull
           looking the other way!}
\end{figure}

\begin{table}
  \centering
    \begin{tabular}{| l c r |}
    \hline
    1 & 2 & 3 \\
    4 & 5 & 6 \\
    7 & 8 & 9 \\
    \hline
    \end{tabular}
  \caption{A simple table}
\end{table}

Notice how the tables and figures
have independent counters.

\end{document}

注意，命令 \reflectbox{...} 会水平翻转它的内容。

侧边标题

有时我们希望标题出现在浮动对象的侧边，而不是上方或下方。sidecap 包可以用来将标题放在图形或表格旁边。以下示例演示了如何通过使用 SCfigure 环境替代 figure 环境来为图形设置侧边标题。floatrow 包是较新的并且具有更多功能。

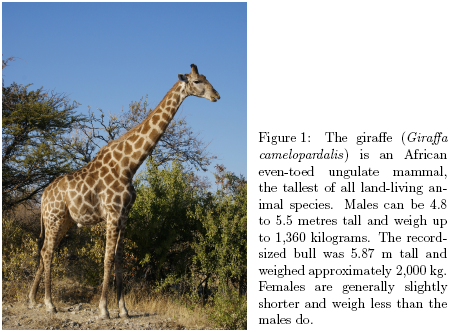

\documentclass{article}

\usepackage{graphicx}
\usepackage{sidecap}

\begin{document}

\begin{SCfigure}
  \centering
  \caption{ ... caption text ... }
  \includegraphics[width=0.3\textwidth]%
    {Giraffe_picture}% picture filename
\end{SCfigure}

\end{document}

注意，如果你定义了自己的浮动对象位置（默认是 tbp），并且使用了 sidecap 包中的环境，你需要提供额外的 relwidth 参数，像这样：\begin{SCfigure}[1][!h]。

无编号标题

在某些类型的文档（如演示文稿）中，可能不希望图形标题以 "Figure" 开头。通过仅将标题文本放入图形环境，而不加以标题命令，你可以轻松抑制这个功能。但这意味着该图形将没有可供列出在图形列表中的标题。

标题设置重命名

如果你想将表格标题从 "Table" 更改为其他名称，可以使用命令 \captionsetup。例如：

\usepackage{caption}
\captionsetup[table]{name=New Table Name}

这个命令将会将所有表格的标题从默认的 "Table" 更改为 "New Table Name"。

图形和表格的列表

可以使用 \listoftables 或 \listoffigures 命令，在文档的开头或报告中列出图形或表格的标题。每个图形的标题以及图形编号和所在的页码都会出现在这些列表中。

\caption 命令还具有一个可选参数 \caption[“short”]{“long”}，该参数用于图形或表格的列表。通常，短描述用于列表中的标题，而长描述将放置在图形或表格旁边。如果标题较长，而你只希望在图形/表格列表中显示简短的一行，这个功能非常有用。以下是这种用法的示例：

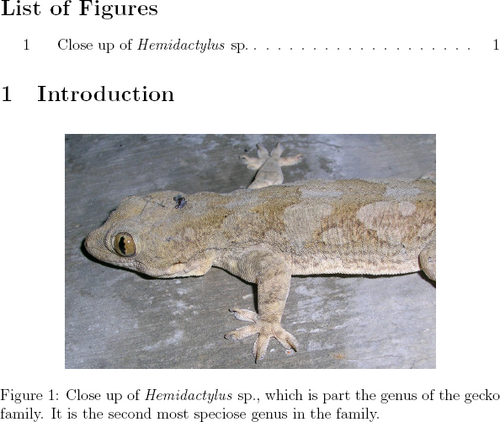

\documentclass[12pt,]{article}
\usepackage{graphicx}
\newcommand{\species}[1]{\textit{#1} sp.}
\begin{document}

\listoffigures
\section{Introduction}

\begin{figure}
	\centering
	\includegraphics[width=4in]{gecko}
	\caption[Close up of \species{Hemidactylus}]
	{Close up of \species{Hemidactylus}, which is part of the genus of the gecko family. It is the second most speciose genus in the family.}
\end{figure}

\end{document}

标签和交叉引用

标签和交叉引用的工作方式与一般情况非常相似 —— 详见标签和交叉引用部分。

如果你想给一个图形加上标签以便后续引用，你需要将标签命令添加在标题之后（在 LaTeX 2e 中，放在内部似乎可以正常工作），但必须放在浮动环境内。如果标签命令放在外部，它会获取章节号。如果标签获取了章节或列表号，而不是图形编号，请将标签放在标题内部以确保正确编号。如果标签放在标题内部时出现错误，请在 \label 命令前使用 \protect。

让文本环绕图形

有时作者希望某些浮动对象不打断文本的流，而是让文本环绕在它周围。（显然，只有当图形比文本宽度显著窄时，这种效果才好看。）

需要提醒的是：在 LaTeX 中让图形环绕文本将需要手动调整文档。尽管有几个包可以实现这一任务，但没有一个是完美的。在你决定是否在文档中包含带文本环绕的图形之前，请确保你已经考虑了所有的选项。例如，你可以使用两列的布局来排版文档，完全不使用文本环绕。

我们来看一下 wrapfig 包。请注意，wrapfig 可能不包含在 LaTeX 的默认安装中，你可能需要安装额外的包。同时要注意，wrapfig 与 enumerate 和 itemize 环境不兼容。

要使用 wrapfig，首先需要在导言中添加以下内容：

\usepackage{wrapfig}

然后你可以使用以下命令：

\begin{wrapfigure}[lineheight]{position}[overhang]{width}

lineheight 是图形所跨越的文本行数。如果留空，LaTeX 会自动计算此值，但这可能会导致图形看起来不太美观（间距太大）。你可以手动覆盖 LaTeX 的计算，输入你希望图形跨越的行数。此选项不能以 pt、mm 等单位输入。

图形的定位有八个可能的目标：

• r (R): 位于文本的右侧

• l (L): 位于文本的左侧

• i (I): 内边缘 — 在双面文档中，靠近绑定处

• o (O): 外边缘 — 远离绑定处

大写字母允许图形浮动，而小写字母则表示“就在这里”。[4]

图形的外偏移量可以通过 overhang 选项手动设置，单位可以是 pt、cm 等。

width 表示图形的宽度。示例如下：

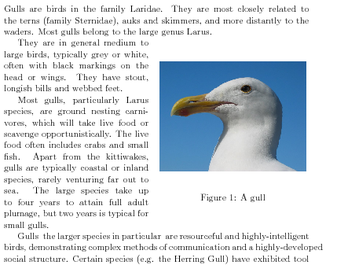

\begin{wrapfigure}{r}{0.5\textwidth}
  \begin{center}
    \includegraphics[width=0.48\textwidth]{gull}
  \end{center}
  \caption{A gull}
\end{wrapfigure}

你也可以通过将宽度设置为 0pt 来让 LaTeX 自动为图形分配宽度：\begin{wrapfigure}{l}{0pt}。

请注意，我们已经为 wrapfigure 环境和我们包含的图像指定了大小。我们是以文本宽度为单位的：在 LaTeX 中最好使用相对大小，让 LaTeX 为你处理！“wrap”比图片稍微大一些，因此编译器不会发出任何奇怪的警告，并且图像和周围的文本之间会有一个小的空白框。你可以调整它以获得更好的效果，但如果不保持图像小于“wrap”，你会看到图像覆盖在文本上。

wrapfig 包还可以与用户定义的浮动对象一起使用，结合 float 包。有关自定义浮动对象的更多信息，请参见下文。

处理图形上的多余空白

你可以使用 intextsep 参数来控制图形上下的额外空白：\setlength\intextsep{0pt}

要控制图像与文本之间的水平空白，使用 columnsep 参数。

有时，图形的上下可能会有过多（或过少）的空白。在这种情况下，你可以简单地使用可选参数 [lineheight]，它指定图形所占的文本行数。如果此选项为空，LaTeX 会自动计算该值，但这可能会导致图形间距不合适。你可以手动覆盖此计算，输入希望图形跨越的行数。此选项不能用 pt、mm 等单位指定。

注意，center 环境会在图形上下添加额外的空白；考虑使用 \centering 命令来替代。

另一种方法是在浮动对象中使用 \vspace{...} 命令添加空白。参数是你想要添加的空间大小，你可以使用任意单位，如 pt、mm、in 等。如果你提供负值参数，它将添加负空间，从而去除一些空白。使用 \vspace 会使标题相对于浮动对象移动，而 [lineheight] 参数则不会。以下是使用 \vspace 命令的示例，代码与之前的示例相同，我们只是添加了一些负的垂直空白来压缩整个图形：

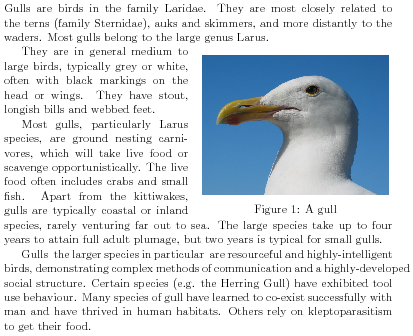

\begin{wrapfigure}{r}{0.5\textwidth}
  \vspace{-20pt}
  \begin{center}
    \includegraphics[width=0.48\textwidth]{gull}
  \end{center}
  \vspace{-20pt}
  \caption{A gull}
  \vspace{-10pt}
\end{wrapfigure}

在这种情况下，图形可能会显得过于紧凑，但你可以根据需要调整空间。通常最好不要添加任何额外的空间，让 LaTeX 完成排版工作！

（此时问题出在使用 \begin{center} 来居中图像。center 环境添加了额外的空间，如果使用 \centering，可以避免这个问题。）

另外，你可以使用 picins 包来替代 wrapfig 包，它在没有额外空白的情况下自动创建正确的版本。

也可以考虑使用 floatflt 包来替代 wrapfig。[5]

如果你想完全移除图形的空白，可以使用程序 pdfcrop，大多数 TeX 安装中都包含此程序。

子浮动对象

一个有用的扩展是 subcaption 包，它允许在一个浮动环境内使用子浮动对象。subfig 包（subfigure 包已弃用[5]）是一个有用的替代方案，特别是在与不兼容 subcaption 包的 LaTeX 模板（如 Springer 和 IOP 期刊模板，IEEETran 和 ACM SIG）结合使用时。这些包使得作者可以在图形或表格浮动内创建子图或子表格。每个子浮动对象都有自己的标题，还可以有一个可选的全局标题。以下是使用 subcaption 包的示例：

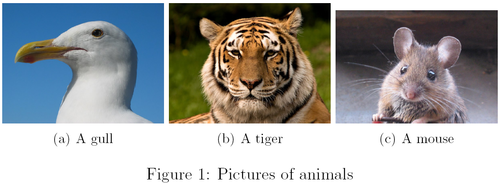

\usepackage{graphicx}
\usepackage{subcaption}

\begin{figure}
    \centering
    \begin{subfigure}[b]{0.3\textwidth}
        \includegraphics[width=\textwidth]{gull}
        \caption{A gull}
        \label{fig:gull}
    \end{subfigure}
    ~ % Add desired spacing between images, e.g. ~, \quad, \qquad, \hfill etc.
    \begin{subfigure}[b]{0.3\textwidth}
        \includegraphics[width=\textwidth]{tiger}
        \caption{A tiger}
        \label{fig:tiger}
    \end{subfigure}
    ~ % Add desired spacing between images
    \begin{subfigure}[b]{0.3\textwidth}
        \includegraphics[width=\textwidth]{mouse}
        \caption{A mouse}
        \label{fig:mouse}
    \end{subfigure}
    \caption{Pictures of animals}\label{fig:animals}
\end{figure}

你会注意到，图形环境设置与常规图形相同。你也可以使用 table 环境来表示子表格。对于每个子浮动对象，你需要使用：

\begin{table}[<placement specifier>]
    \begin{subtable}[<placement specifier>]{<width>}
        \centering
        ... table 1 ...
    \caption{<sub caption>}
    \end{subtable}
    ~
    \begin{subtable}[<placement specifier>]{<width>}
        \centering
        ... table 2 ...
        \caption{<sub caption>}
    \end{subtable}
\end{table}

跨引用子浮动

如果你打算跨引用任何子浮动，查看标签插入的位置；如果 \caption 放在子图环境之外，将提供全局标题。

subcaption 会将图形或表格并排排列，只要它们能适应页面，否则，它将自动将子浮动移到下方。这个效果可以手动添加，通过在你希望移到新行的图形前面加上换行命令（\\）。

图形之间的水平间距 由多个命令控制，这些命令放置在 \begin{subfigure} 和 \end{subfigure} 之间：

• 非断开空格（如上例中的 ~）可以用来在子图之间插入空间。

• 数学空间：\qquad, \quad, \;, 和 \ 。

• 通用空间：\hspace{''length''}。

• 自动扩展/收缩空间：\hfill。

多个部分的图形

有时你需要将一个图形分成多个浮动对象，例如因为图形太大，不能在一页中显示。在这种情况下，你可以使用 caption 包来实现连续图形。

在你的导言区中加入：

\usepackage{caption}
\DeclareCaptionLabelFormat{cont}{#1~#2\alph{ContinuedFloat}}
\captionsetup[ContinuedFloat]{labelformat=cont}

然后可以使用连续浮动，如下所示：

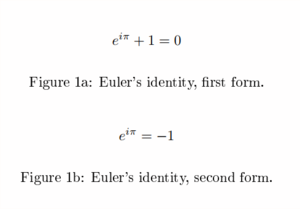

\begin{figure}
	\ContinuedFloat*
	\[ e^{i \pi} + 1 = 0 \]
	\caption{Euler's identity, first form.}
\end{figure}
\begin{figure}
	\ContinuedFloat
	\[ e^{i \pi} = -1 \]
	\caption{Euler's identity, second form.}
\end{figure}

两栏文档中的宽图

如果你正在编写一个使用两栏（例如，你的文档开头是 \documentclass[twocolumn]{article}）的文档，你可能会注意到，无法使用比一栏宽的浮动元素（即，宽度超过 0.5\textwidth），否则图像会与文本重叠。如果你真的需要使用如此宽的元素，唯一的解决方案是使用浮动环境的“星号”变体，分别是 {figure*} 和 {table*}。这些“星号”版本与标准版本相似，但它们的宽度将扩展到整页，因此不会发生重叠。

这些环境的一个缺点是它们只能放置在页面顶部或单独的页面上。如果你尝试使用诸如 b 或 h 的修饰符来指定位置，它们将被忽略。为了缓解这个问题，可以在导言区添加 \usepackage{dblfloatfix}，使用可选的修饰符 [b] 将这些浮动元素放置在页面底部。默认值为 [tbp]。然而，h 仍然不起作用。

自定义浮动

如果表格和图形不足以满足你的需求，你可以选择创建自己的浮动类型！例如，源代码示例或地图。对于程序浮动类型的示例，你可能希望创建一个名为 program 的浮动类型。float 包就是为这个任务而设计的。设置新的浮动类型的所有命令必须放在文档的导言区，而不是文档的正文中。

在文档的导言区添加：

\usepackage{float}

使用以下命令声明你的新浮动：

\newfloat{type}{placement}{ext}[outer counter]

其中：

• type - 你希望为浮动对象指定的新名称，在这个示例中为 "program"。

• placement - t、b、p 或 h（如前所述的放置位置），表示允许的位置。

• ext - 用于图形列表的辅助文件的文件扩展名。LaTeX 会将标题写入此文件。

• outer counter - 这个参数表示与这个新浮动相关的计数器应该依赖于外部计数器，例如“chapter”。

标题的默认名称是 type。如果你想更改它，可以使用：

\floatname{type}{floatname}

可以通过 \floatstyle{style} 命令更改浮动样式（对所有后续的 \newfloat 命令有效，因此必须在 \newfloat 之前插入）。

• plain - LaTeX 浮动的常规样式，但标题总是在内容下方。

• plaintop - LaTeX 浮动的常规样式，但标题总是在内容上方。

• boxed - 绘制一个框围绕浮动，标题打印在下面。

• ruled - 标题出现在浮动上方，带有上下规则。然后是浮动内容，最后是水平规则。

浮动样式也可以根据需要进行自定义，第二个示例如下。

使用新的 program 浮动类型的示例文档：

\documentclass{article}

\usepackage{float}

\floatstyle{ruled}
\newfloat{program}{thp}{lop}
\floatname{program}{Program}

\begin{document}

\begin{program}
  \begin{verbatim}

class HelloWorldApp {
  public static void main(String[] args) {
    //Display the string
    System.out.println("Hello World!");
  }
}
\end{verbatim}
  \caption{The Hello World! program in Java.}
\end{program}

\end{document}

代码块和浮动环境

verbatim 环境已在特别段落中介绍过。它适用于源代码，但如果你要插入大量代码，可能需要使用 listings 包，它是专门为此设计的。

虽然 verbatim 环境非常有用，但在将浮动元素嵌套在另一个浮动元素内时要小心。特别是，可能会遇到以下错误：

not in outer par mode

一种解决方法是对内部浮动使用 [H] 选项（不要使用其他选项），因为这个选项会将内部浮动“固定”在外部浮动内。

新创建的浮动环境使用 \newfloat 也可以与上面提到的 wrapfig 包结合使用。例如，以下代码创建了一个浮动的文本框，文本框浮动在页面右侧，带有标题、编号、扩展名为 .lob 的索引文件，并自定义了浮动的视觉布局：

\documentclass{article}

% 在使用 float 时，确保 hyperref 包在前
\usepackage{hyperref}

\usepackage{float}

% 允许在控制序列名称中使用 "@"
\makeatletter

% 创建一个简单的带规则的框样式
\newcommand\floatc@simplerule[2]{{\@fs@cfont #1 #2}\par}
\newcommand\fs@simplerule{\def\@fs@cfont{\bfseries}\let\@fs@capt\floatc@simplerule
  \def\@fs@pre{\hrule height.8pt depth0pt \kern4pt}%
  \def\@fs@post{\kern4pt\hrule height.8pt depth0pt \kern4pt \relax}%
  \def\@fs@mid{\kern8pt}%
  \let\@fs@iftopcapt\iftrue}

% 这段代码定义了新的自定义浮动框环境
\floatstyle{simplerule}
\newfloat{floatbox}{thp}{lob}[section]
\floatname{floatbox}{Text Box}

\begin{document}

\begin{floatbox}{r}{}
  \textit{Bootstrapping} 是一种重采样技术，用于稳健地估计统计量，例如模型拟合度 $R^2$。它提供了一定程度的抗抽样偏差保护。
  \caption{Bootstrapping}
\end{floatbox}

\end{document}

标题样式

要更改标题的外观，可以使用 caption 包。例如，要使所有标题标签变小且加粗：

\usepackage[font=small,labelfont=bf]{caption}

KOMA-script 包提供了自定义标题的功能，例如 \captionabove、\captionformat 和 \setcapwidth。然而，这些定义对使用 wrapfig 包创建的新浮动环境的效果有限。

另外，你可以重新定义 \thefigure 命令：

\renewcommand{\thefigure}{\arabic{section}.\arabic{figure}}

有关计数器的更多信息，请参见本页面。最后，请注意，caption2 包已被弃用。

图形中的标签

LaTeX 包 lpic 用于在已导入的图形上方放置 LaTeX，从而允许为导入的图形添加 TeX 注释。它定义了一个方便的接口，可以在图形上绘制 LaTeX，允许在类型化的材料下方绘制白色背景，以遮盖图形。这是图形中标签的更好替代方法；你不必在调整图像大小时改变文本大小，所有 LaTeX 功能都可以用于标签。

一个非常相似的包，语法略有不同，是 pinlabel。链接也指向了 psfrag 和 overpic 包。

一个更加复杂的包是 TikZ。TikZ 是一个前端库，基于 pgf（例如用于制作 Beamer）。它可以通过在图像节点上添加文本节点来标记图形。

总结

这就是浮动对象的基本概念。希望你能看到，让 LaTeX 处理所有复杂的布局工作，自动调整页面布局，使图形能够以最佳方式显示是多么简单。正如我们所见，LaTeX 会自动处理所有标题和引用编号，这为你节省了大量时间。

备注和参考

• CTAN float 包

• 浮动环境定位，Frank Mittelbach

• 如何将浮动对象放置在浮动页的顶部

• wrapfig 文档

• subfigure 包文档
